Винтовой компрессор GMP GM15R-7 BOX

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Производительность	2.6/2.4/2.3/2 м³/мин
  Давление	7/8/10/12 бар
  Ресивер	без ресивера
  Мощность	15 кВт
  Защита, IP	IP54/IP55
  Тип охлаждения	воздушное
  Напряжение	380 В
  Размер соединения, дюймы	¾"
  Вес	470
  Тип привода	ременной
  Винтовой блок	GE
  Длина, мм	1380
  Ширина, мм	1150
  Высота, мм	1240
  Безмасляный	нет
  С осушителем	нет
  Контроллер	МАМ-6080
  Рекуперация тепла	опционально

• Описание

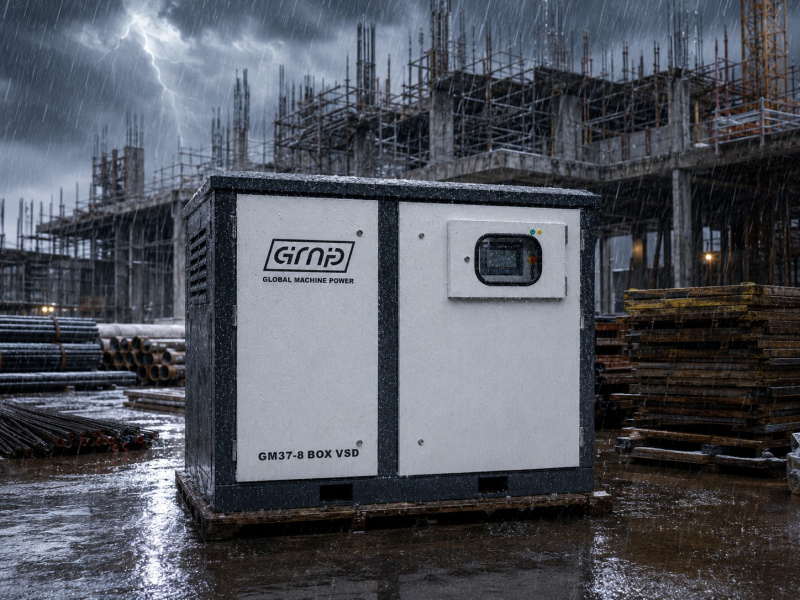

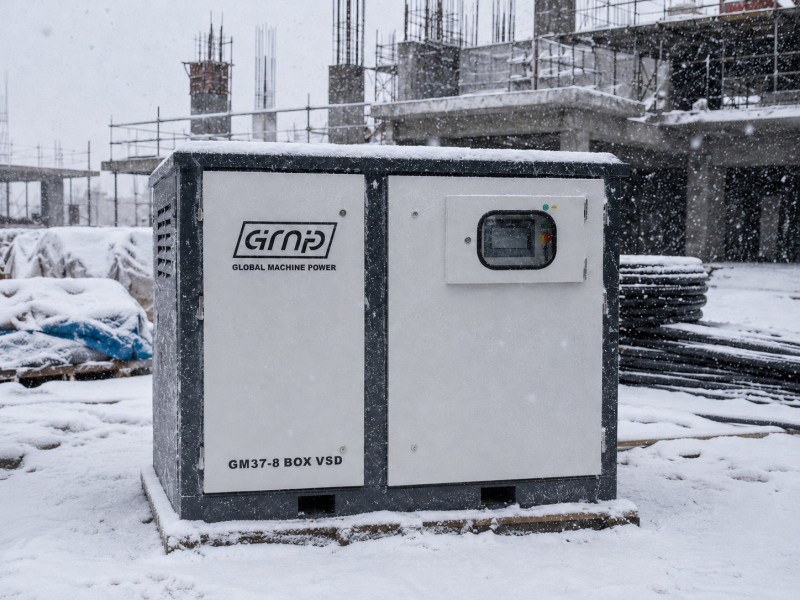

  Устройство винтового компрессора GMP серии BOX для всепогодного уличного использования



  Рис. 1 Основные ключевые особенности работы компрессора серии BOX

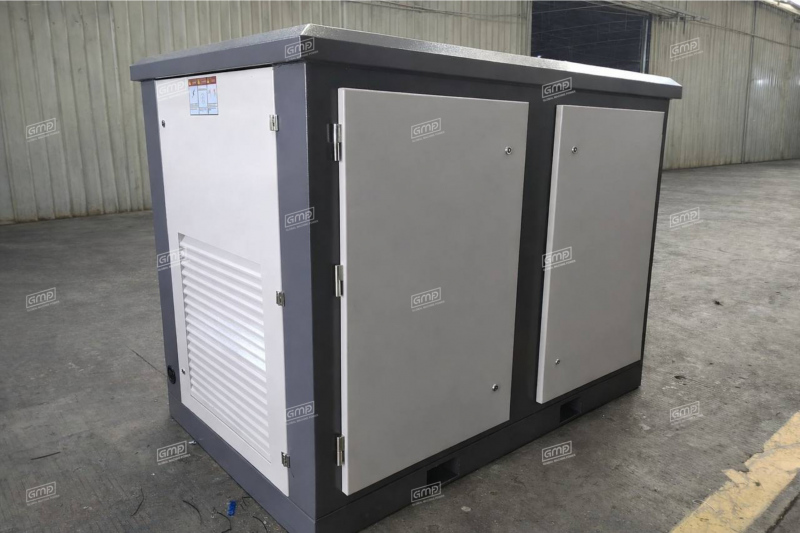

  Конструктивные особенности всепогодного компрессорного шкафа

  1. Корпус и общая защита

  • Корпус шкафа является внешним и водонепроницаемым.
  • Для отвода дождевой воды по углам корпуса предусмотрены специальные дренажные каналы.
  • Компрессор покрашен специальной краской для эксплуатации в сложных метеорологических условиях.

  2. Герметизация и защита от проникновения влаги

  • Все критические элементы (дверные замки, дверные панели, панель контроллера) оснащены водонепроницаемыми барьерами с уплотнительными полосами.
  • Отверстия для выхода воздуха и входа кабеля выполнены герметичными (водонепроницаемыми).

  3. Система теплообмена и вентиляции

  • Установлен решетчатый клапан лабиринтного типа, который выполняет двойную функцию:
    – Защита от попадания дождя внутрь шкафа.
    – Обеспечение эффективного отвода тепла от оборудования.

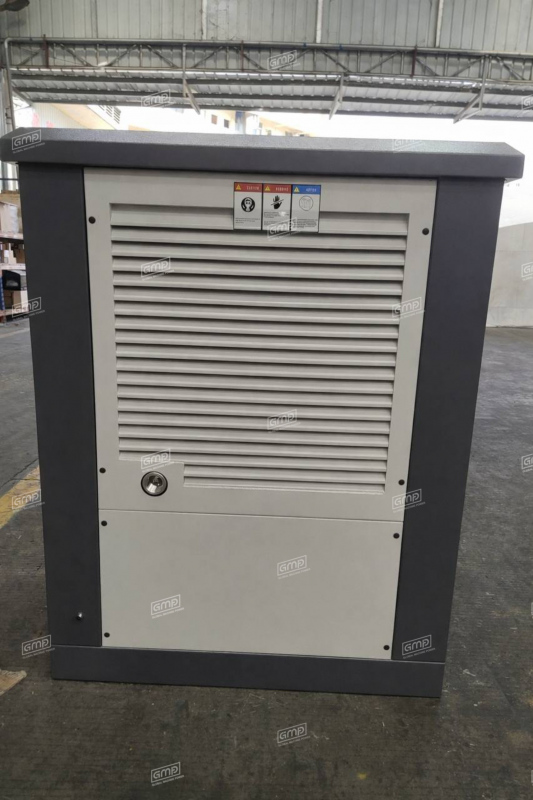

  • Задняя дверь выполнена в виде жалюзи с функцией автоматического открытия и закрытия в зависимости от температуры внутри шкафа.

  4. Система обогрева для работы при низких температурах (до -20°C)

  • Внутреннее пространство шкафа оборудовано специальными нагревательными элементами, что позволяет работать в любую погоду (дождь, снег, ветер).
  •  Мощность нагревательных элементов регулируется в зависимости от внешней температуры для минимизации энергозатрат.
  • Реализован дополнительный подогрев масляного бака компрессора с помощью специализированного греющего рукава (см. Рис. №2).



  Рис. 2 Греющий рукав маслобака

  Винтовой блок GE

  1. Высококачественная конструкция подшипников, конические роликоподшипники встык и конструкция роликовых подшипников.
  2. Используются подшипники ведущий мировых поставщиков: SKF, FAG, Timken.
  3. Расчетный срок службы подшипников 50.000 часов.

  Комплектация

  1. Винтовой блок – GE (Китай). Hangzhou Jiuyi Machinery Co., Ltd. производитель винтовых блоков GE является основателем собственного бренда Niemann company по производству винтовых блоков для Европы и Европейского рынка компрессорного оборудования. А также GE является OEM-производителем немецкого бренда ACI для винтовых блоков.
  2. Электромагнитный клапан – CEME (Италия)
  3. Датчик температуры – Zhongce
  4. Датчик давления – Zhongce
  5. Электродвигатель – PM Motor (Jiantian)
  6. Частотный преобразователь – Inovance (Китай)
  7. Муфта – KTR (Германия)
  8. Термостатический клапан – VMC (Италия)
  9. Программируемый контроллер – Inovance (Китай)
  10. Клапан минимального давления – Hoerbiger (Германия)
  11. Подшипник – SKF (Швеция).

  Двигатель

  Надёжный высокопроизводительный электродвигатель класса энергоэффективности IE4 по стандарту IEC/EN 60034-30. Опционально может быть установлен электродвигатель класса IE5 (максимально высокий).



  Преимущества двигателя:

  • Изоляция класса F.
  • Подшипники SKF.
  • Более высокая эффективность по сравнению с аналогичными изделиями на 3-5%.

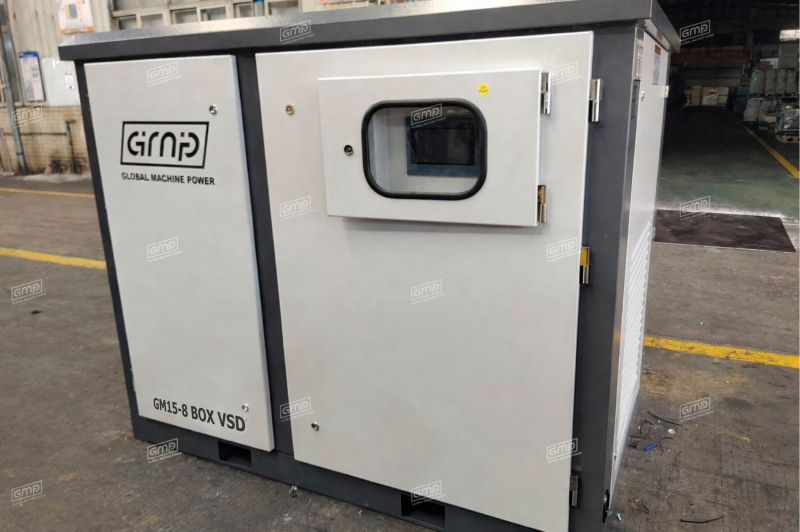

  Панель управления

  Панель управления обеспечивает бесперебойную работу системы и более экономичную программу технического обслуживания. Перевод представлен на русском, китайском, английском и испанском языках.



  Система охлаждения

  Увеличенная площадь системы охлаждения позволяет поддерживать необходимую температуру и адаптироваться к сложным условиям эксплуатации, что значительно продлевает срок службы компрессора.



  Впускной клапан

  Надёжный контроль поступающего в компрессор атмосферного воздуха обеспечивает стабильную работу и снижает эксплуатационные расходы.



  ДОСТУПНОЕ И ФУНКЦИОНАЛЬНОЕ УДАЛЕННОЕ УПРАВЛЕНИЕ



  • В стандартную комплектацию входит интеллектуальная система управления, которая обеспечивает чёткое отображение данных о давлении, температуре, мощности и прочих характеристиках в режиме онлайн.
  • Может быть реализовано удалённое цифровое отображение и управление компрессорного оборудования.
  • Умная система двойного преобразования частоты обеспечивает постоянное давление и температуру на выходе.
  • Опционально возможно подключение системы рекуперации отработанного тепла.
  • Встроенный пластинчатый теплообменник с тепловым рекуператором, размещённый непосредственно внутри компрессора, имеет простую конструкцию и удобное управление, что позволяет снизить затраты на покупку устройства для восстановления тепла.
  • Теплообменник и элементы температурного контроля используют бренды, такие как Danfoss, обеспечивая высокую эффективность теплообмена и возможность восстановления 70-80% тепловой энергии.
  • Если у пользователя уже есть устройство для восстановления тепла, оно может быть подключено напрямую к компрессору, обеспечивая функцию восстановления тепла.
• Техобслуживание

  Сервисные услуги для Винтовой компрессор GMP GM15R-7 BOX

  Наш сервисный центр выполняет следующие виды работ:

  1. Пневмоаудит
  2. Монтаж и шефмонтаж пневмомагистрали
  3. Предпродажная подготовка
  4. Пусконаладка компрессорного оборудования
  5. Обучение работе с компрессорами и сопутствующим оборудованием
  6. Плановое техническое обслуживание компрессоров по регламенту (типовой регламент представлен в таблице ниже)
  7. Дефектовка, поиск неисправностей
  8. Гарантийный и постгарантийный ремонт компрессорного оборудования

  Работы, описанные в п.1-6 выполняются на объекте Заказчика. Выезд специалистов сервисного центра оплачивается отдельно.

  Работы, описанные в п.7-8 выполняются на территории сервисного центра нашей компании, если иные условия не указаны в Договоре поставки.

  Перечень работ по техобслуживанию винтовых компрессоров

  Виды работ	Регламент ТО
  	Ежедневно	500 часов	2 000 часов	4 000 часов	8 000 часов	20 000 часов
  Наружный осмотр на наличие механических повреждений, масляный подтёков, проверка на посторонние шумы во время работы. Устранение неисправностей при наличии; Проверка уровня масла; Проверка сепарации масла; Проверка герметичности соединений пневмосистемы; Контроль показаний приборов панели управлений.	✔	✔	✔	✔	✔	✔
  Проверка состояния радиатора охлаждения. Очистка при необходимости; Проверка состояния масла. Замена при необходимости; Проверка электроаппаратуры, электропроводки и соединений.		✔	✔	✔	✔	✔
  Замена воздушного фильтра; Проверка натяжения приводных ремней. Регулировка при необходимости.			✔	✔	✔	✔
  Замена масла *; Замена масляного фильтра *; Замена сепаратора масла-воздуха; Проверка предохранительных клапанов. Замена при необходимости; Проверить состояние ресивера (при наличии).		✔	✔	✔	✔	✔
  Замена ремней; Замена всасывающего клапана; Замена клапана минимального давления; Замена термостата; Замена комплекта уплотнений винтового блока.					✔
  Замена ремкомплекта винтового блока; Замена подшипников электродвигателя.						✔

  * Первая замена масла и масляного фильтра производится через 500 часов работы.

  Последующие – каждые 2000 часов работы, но не реже одного раза в год.

  ** При использовании специфических масел межсервисный интервал увеличивается с 2000 часов до 3000 часов.

  Характерно для ограниченного круга производителей. Один из них – Dalgakiran
